Muestreadores de aire

Principios de medición de la calidad del aire.
 1.Medición.
Medir es contar, comparar una unidad con otra, dar una valoración numérica, asignar un valor, asignar números a los objetos. Todo lo que existe está en una cierta cantidad y se puede medir. Estos números no se asignan de forma arbitraria sino que se rigen  por ciertas reglas, se establece un sistema empírico y éste da lugar a un sistema formal. La necesidad de medir es evidente en la mayor parte de las actividades técnicas o científicas. Sin embargo, no interesa sólo contar con medidas sino también saber si dichas medidas son válidas. Para ello debemos recordar la definición de medición como el “proceso por el cual se asignan números o símbolos a atributos de entidades del mundo real de tal forma que los describa de acuerdo con reglas claramente definidas”.
2. Muestreo.
En estadística un muestreo es la técnica para la selección de una muestra a partir de una población. Al elegir  una muestra, se espera que sus propiedades sean extrapolables a la población. Este proceso permite ahorrar recursos, obteniendo resultados parecidos que si se realizase un estudio de toda la población. Para que el muestreo sea válido y se pueda realizar un estudio fiable (que represente a la población), debe cumplir ciertos requisitos, lo que lo convertiría en una muestra representativa.

La captación de contaminantes ambientales mediante el empleo de dispositivos pasivos es un sistema útil para la toma de muestras y posterior determinación analítica de una amplia variedad de substancias de interés en monitoreo de la calidad del aire.
Se describirán las bases y metodológia general de este sistema, señalando sus ventajas y limitaciones, con la finalidad de facilitar una correcta utilización de estos dispositivos de toma de muestras.


RESULTADO DE APRENDIZAJE:

El estudiante conoce  muestreadores pasivos por difusión, sus partes, instrumentos asociados, aprende para qué sirven.
El estudiante instala  muestreadores pasivos por difusión, registra y conserva muestras para su transporte y posterior análisis.


Actividad uno
Conoce los fundamentos de operación de los muestreadores pasivos.
La captación de contaminantes ambientales mediante el empleo de dispositivos pasivos es un sistema útil para la toma de muestras y posterior determinación analítica de una amplia variedad de substancias de interés en Calidad del aire.
En esta práctica aprenderás las bases y metodológia general de este sistema, señalando sus ventajas y limitaciones, con la finalidad de facilitar una correcta utilización de estos dispositivos de toma de muestras.

Fundamento del muestreador  pasivo
El procedimiento pasivo de captación de muestras tiene su fundamento en los fenómenos de difusión y permeación, por los cuales las moléculas de un gas, que están en constante movimiento, son capaces de penetrar y difundirse espontáneamente a través de la masa de otro gas hasta repartirse uniformemente en su seno, así como de atravesar una membrana sólida que le presente una determinada capacidad de permeación.

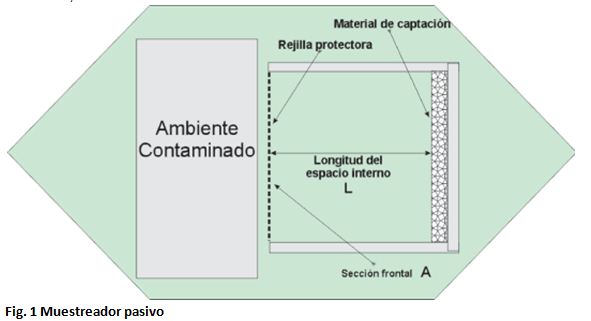

Debido a estos fenómenos, un dispositivo que responda al esquema representado en la figura 1, situado en un ambiente contaminado durante cierto tiempo, será capaz de incorporar sobre el material captador dispuesto en su interior una determinada cantidad del contaminante que será proporcional, entre otros factores, a la concentración ambiental del mismo.
Considerando las leyes físicas de la difusión se llega a la expresión:

Considerando:
C = Concentración ambiental media del contaminante
M = Masa de contaminante captada
t = Tiempo de captación
A = Sección frontal del dispositivo de captación
L = Longitud del espacio interno de difusión
D = Coeficiente de difusión del contaminante

que relaciona la concentración ambiental del contaminante con los parámetros reseñados y constítuye la base para, la utilización analítica de los dispositivos de captación de muestras por difusión.

Campo de aplicación
Debido al mecanismo de los fenómenos de difusión, la captación pasiva de muestras sólo es posible para substancias en fase gaseosa o de vapor.  En consecuencia, el campo de aplicación de los captadores pasivos se centra en la toma de muestras de compuestos volátiles, mayoritariamente de naturaleza química orgánica, cuya presencia en el ambiente sea en estado gaseoso y excluyendo las substancias que aparezcan, en todo o en parte, en forma de aerosoles.
La lista de compuestos específicos que pueden ser captados con estos dispositivos es ya bastante extensa y continúa incorporando nuevas substancias, por lo que es recomendable acudir a los catálogos de los fabricantes para obtener una información actualizada.
No obstante puede indicarse que, aparte de otras substancias, prácticamente todos los compuestos muestreables mediante el sistema activo de captación sobre carbón activo también son susceptibles de captación mediante sistema pasivo.
Las características de la captación pasiva hacen que la utilización de estos dispositivos sea particularmente ventajosa en los casos en que interesan muestras promediadas a lo largo de un tiempo prolongado, de una a varias horas, así como en aquellas circunstancias en que es preciso evitar la distorsión en el ambiente u operaciones de trabajo que conlleva el muestreo activo, o existe una disponibilidad de espacio muy limitado.

Ventajas y limitaciones
Existen dos usos claramente diferenciados:
1.    En puntos fijos de muestreo, para monitorear calidad de aire, especialmente para estudios de fondo y muestreos de amplia cobertura espacial
2.    Exposición personal y estudios epidemiológicos (la gente los puede llevar puestos)

La toma de muestras con captadores pasivos presenta algunas características ventajosas, tales como:
a.  La simplicidad operativa del sistema y su mínima necesidad de mano de obra.
b. La facilidad de su empleo debida a no ser necesarias actividades de mantenimiento y calibración de bombas de aire.
c.  Posibilidad de tiempos de muestreo prolongados.
d.  Mínima probabilidad de comisión de errores personales.
e.  Fiabilidad general del método aceptable.

Asimismo, como limitaciones más importantes cabe señalar:
a.  La necesidad de tener un conocimiento exacto del caudal equivalente de muestreo para cada contaminante y tipo de captador.
b.  La invariabilidad del caudal equivalente de muestreo y su valor relativamente bajo.
c.  La sensibilidad del sistema pasivo a factores ambientales físicos y químicos.

En cuanto a la estructura física, se da una cierta variedad de modelos, presentándose con formas circulares, rectangulares o cilíndricas, construídas con materiales diversos, característico de los dispositivos que actúan mediante permeación - difusión.
Tipos de dispositivos

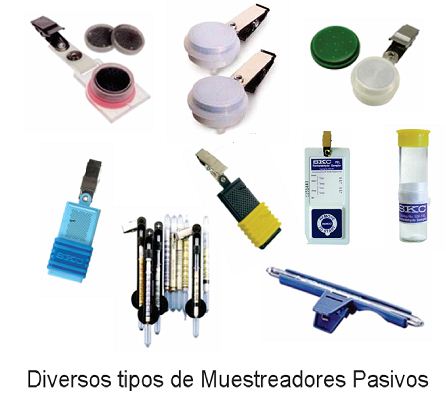

La variedad de modelos de muestreadores pasivos disponibles en el mercado es creciente. La diferencia fundamental entre ellos se concreta en los materiales empleados como soportes de captación, que incluyen una amplia gama de substancias, algunas de las cuales son las mismas que se utilizan en los sistemas activos.
En general los captadores pasivos pueden clasificarse en dos tipos: específicos e inespecíficos.
Los primeros están diseñados para la captación de un compuesto o un reducido grupo de compuestos en concreto, utilizando un material captador apropiado, que suele actuar por absorción química del analito.
Los captadores inespecíficos, en cambio, permiten el muestreo de un conjunto de compuestos muy amplio, utilizando material captador de tipo adsorbente, por lo general.
Otra posible distinción entre los muestreadores pasivos se basa en la utilización de una rejilla o placa porosa para cerrar la boca del captador, propia de los dispositivos normales de difusión, o el empleo como cierre de una membrana permeable.
Condiciones de la toma de muestras
Debido a las características de los captadores pasivos, la toma de muestras con uno de estos dispositivos sólo admite como variable de elección, la duración del muestreo. El valor máximo para este tiempo dependerá del caudal equivalente del contaminante a determinar, de su concentración ambiental estimada y de la capacidad de carga límite del muestreador, debiéndose cumplir la relación:

Como ya se ha indicado, el caudal equivalente Q (o la constante K) y también la capacidad de carga límite Mmax son datos específicos que debe suministrar el fabricante del dispositivo utilizado.
Cuando puedan estar presentes en el ambiente varios contaminantes se deberá considerar especialmente el tiempo de muestreo, para evitar la saturación del captador por el conjunto de los contaminantes o la posible disminución de la capacidad límite para alguno de ellos por la influencia de otro. Un caso frecuente, en el que deberán tenerse en cuenta estas indicaciones, será cuando la humedad ambiental sea alta y se realice una toma de muestras de compuestos poco polares (disolventes u otros compuestos orgánicos) con un dispositivo provisto de captador adsorbente.
Otra condición a cumplir en la toma de muestras con dispositivos pasivos es que la masa de aire alrededor del captador no esté en reposo absoluto. Esta situación negativa no es fácil que se produzca en las tomas de muestras personales, pero sí deberá cuidarse en las tomas de muestras de ambiente. Una velocidad frontal del aire mayor de 7 cm/seg. es suficiente para evitar cualquier factor de desviación por este motivo.
En cuanto a la influencia de la temperatura, debe tenerse en cuenta que los valores extremos pueden producir ligeras variaciones en los resultados de los muestreos. En general se considera posible una variación máxima en el valor experimental de la cantidad de analito captada de un 0,2% por cada ±1ºC de diferencia de temperatura.
Procedimiento de muestreo
Los captadores pasivos deben mantenerse en todo momento, aparte del periodo de muestreo, perfectamente cerrados o al abrigo de sus envoltorios de protección. Por esta razón, la apertura y preparación de estos dispositivos deberá realizarse de modo inmediato antes de iniciar la toma de muestras.
La elección de los puntos de muestreo y colocación de los captadores pasivos se debe realizar con los mismos criterios empleados con los sistemas activos para asegurar la representatividad de las muestras, cuidando el aspecto ya señalado de evitar los lugares en los que el aire pudiera estar en completo reposo.
Transcurrido el periodo de muestreo, se volverá a cerrar los captadores con cuidado, identificándolos adecuadamente y anotando los correspondientes tiempos de muestreo.
Debido al hecho de no precisar sistemas de bombeo, ni perturbar de modo apreciable la labor del trabajador, los captadores pasivos son adecuados para realizar muestreos simultáneos con dos o más unidades, a efectos de promediar resultados o resaltar diferencias significativas de exposición o nivel de contaminación ambiental. Esta posibilidad tiene particular interés en situaciones de gran irregularidad en el nivel de presencia del contaminante o de la exposición personal. No obstante, en los casos de toma de muestras simultáneas es recomendable no acumular demasiados dispositivos en una vecindad inmediata, para evitar una captación competitiva que proporcionaría resultados inferiores a los reales.
Transporte y almacenamiento
En su manipulación los captadores pasivos deben ser objeto de los mismos cuidados que los dispositivos de muestreo activo. En el caso de los muestreadores que utilizan material de captación por adsorción se deberá cuidar particularmente de la temperatura a la que puedan estar sometidos, recomendándose su conservación en refrigeración siempre que sea posible.
En estas condiciones la estabilidad de los captadores pasivos, debidamente cerrados, es suficiente para la práctica analítica habitual, permitiendo un almacenamiento en refrigeración de hasta dos semanas sin pérdidas apreciables.
Para enviar las muestras al laboratorio deberán tenerse en cuenta las instrucciones generales sobre la toma y envío de muestras, relativas principalmente a la muestra "blanco", al etiquetado e identificación y a la solicitud de análisis.
